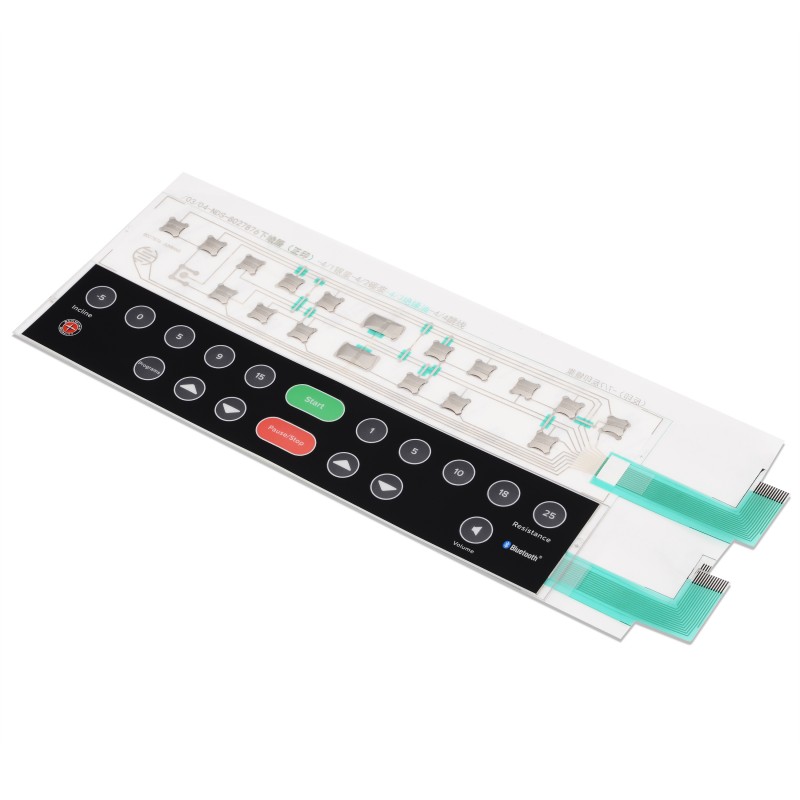

BSD-5010-R13 银浆印刷薄膜开关 | 带PCB线路板 工业级按键

特性:

1、面版材料的厚度是0.254mm,总厚度是0.508mm,操作压力是1.5-2.5 oz(43-71g)。

2、产品寿命是:>1,000,000 次。

3、原理:

a.在面版上施加一定的压力被传送到电阻感应器b.这将导致电阻下降,这个现象被电子连接到薄膜线路上

c.电子开关执行开关动作。

d.开关不受温度和气压变化的影响。

薄膜开关：PET银浆薄膜开关、FPC薄膜开关、PCB薄膜开关、硅胶薄膜开关。

1.面版材料:可以选用PC、PET、TPU、硅胶、金属

2.触感型(金属弹片或PET打凸)&平面型

3.PET线路线距线距0.5mm，1.0mm，1.27mm，2.54mm(0.5mm线距我们不推荐使用)

4.组装LED、电阻、传感器等元器件

5.可以按照客户要求防水、防紫外线设计

6.背光可选用:LGF背光、EL背光、光纤背光

7.防静电设计:可选用铝箔、印刷银浆或者碳浆、ITOfilm

特性:

1.反用灵敏，耐久性使用

2.使用寿命:>1,000万次

3.操作压力:0克

4.产品总厚度:0.45mm-3.0mm

BONSDA BSD-5010-R13是一款高性能银浆印刷薄膜开关，采用FR4线路板集成设计，专为严苛工业环境打造。产品核心优势包括：

精密电路工艺

1.采用高导电性银浆印刷电路，电阻值≤0.1Ω/sq

2.0.15mm精密线路间距，支持复杂电路布局

增强型结构设计

1.1.6mm厚度FR4基板，弯曲强度≥400MPa

2.IP65防护等级（可选IP68），防尘防水防腐蚀

专业场景适配

1.医疗级材料通过ISO 10993-5生物相容性测试

2.工业级认证满足IEC 61000-4-2静电防护标准

定制化服务

1.支持8-32键位矩阵定制

2.可选LED背光（红/蓝/绿/白）

3.提供0.5-3.0mm不同行程压力定制

典型应用于

1.医疗设备控制面板（超声机、透析仪）

2.工业HMI人机界面（PLC、数控机床）

3.军工设备操作单元（野外作业终端）
