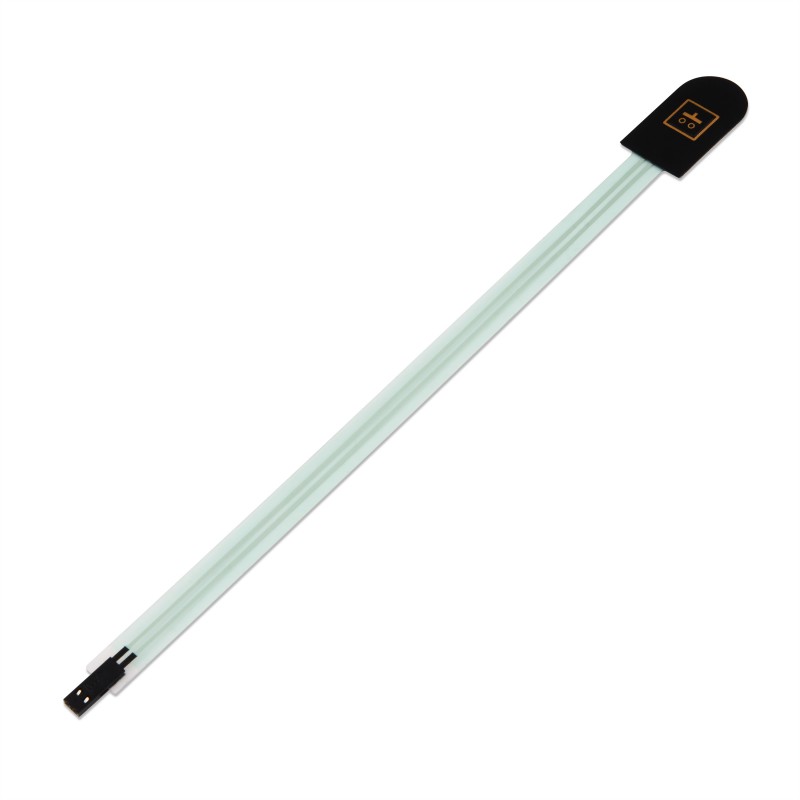

BONSDA BSD-5010-R10薄膜开关 304不锈钢弹片结构 100万次寿命
特性:
1.反用灵敏，耐久性使用2.使用寿命:>1,000万次
3.操作压力:0克
4.产品总厚度:0.45mm-3.0mm
5、面版材料的厚度是0.254mm,总厚度是0.508mm,操作压
力是1.5-2.5 0z(43-71g)
6、产品寿命是:>1,000,000 次
7、原理:
a,在面版上施加一定的压力被传送到电阻感应器
b.这将导致电阻下降,这个现象被电子连接到薄膜线路上
c.电子开关执行开关动作
d.开关不受温度和气压变化的影响
薄膜开关：PET银浆薄膜开关、FPC薄膜开关、PCB薄膜开关、硅胶薄膜开关。
1.面版材料:可以选用PC、PET、TPU、硅胶、金属
2.触感型(金属弹片或PET打凸)&平面型
3.PET线路线距线距0.5mm，1.0mm，1.27mm，2.54mm(0.5mm线距我们不推荐使用)
4.组装LED、电阻、传感器等元器件
5.可以按照客户要求防水、防紫外线设计
6.背光可选用:LGF背光、EL背光、光纤背光
7.防静电设计:可选用铝箔、印刷银浆或者碳浆、ITOfilm
工业设备用BSD-5010-R10薄膜开关 | 防水金属弹片设计 支持背光定制以精密触控为核心的BSD-5010-R10，是BONSDA专为高频率操作场景研发的第三代金属弹片开关。通过创新性的"三阶触感"设计（预压/触发/复位），在保持薄膜开关超薄特性（总厚度2.3mm）的同时，提供媲美机械轴的精准反馈。
技术突破：
1. 独家阶梯式弹片结构：
预压阶段（0-0.15mm/50gf）
明确触发点（0.2mm±0.03mm/160gf）
清脆复位（回弹速度>0.8m/s）
2. 环境适应性升级：
扩展温度范围至-40℃~105℃（军工定制版）
弹片镀金处理（接触电阻<10mΩ）
3.差异化配置：
① 可换弹片模块（无需焊接更换触感）
② 磁吸式面盖设计（便于清洁维护）
③ 可选静音版（噪音<30dB）
4.典型应用场景验证：
汽车中控台（通过车规级震动测试）
手术机器人（满足1000次/小时高频操作）
户外支付终端（-30℃低温正常触发）
| 规格 | 规格书 | 额定电流 | 接触电阻 | 使用寿命 | 行程 | 操作力度 | 样品申请 |
| BSD-5010-R10 |  |
35VDC，100mA，1W | 10Ω~500Ω(根据引线长度 及所用材料的不同而变化) | 平面型>500万次 触感型>100万次 | 平面型0.1~0.5mm 触感型0.6~1.5mm | 平面型60g~300g(2~100Z)触感型150g~400g(6~140Z) |
样品申请
|
电子开关应用领域涵盖了家居、商业、汽车、电子产品和工业等多个领域
